智慧城市与灯箱铝材：如何为智能公交站台广告牌提供“骨骼”支撑？

在智慧城市的语境下，公交站台广告牌不再只是一块静止的平面，而是集5G基站、环境传感器、交互触摸屏、高清监控于一体的智能终端。

此时，灯箱铝材作为“骨骼”，其功能已远超简单的支撑。它必须解决强度、散热、信号兼容、轻量化与耐候性五大矛盾。下面拆解铝型材如何为这些智能功能提供底层支撑。

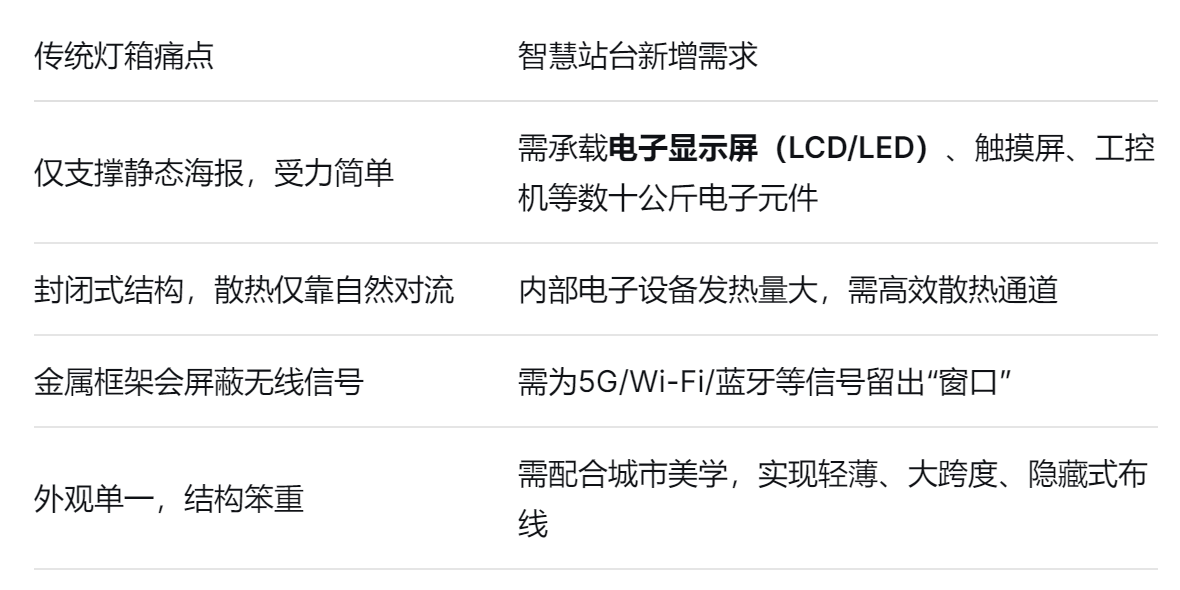

一、核心挑战：传统铝材为何撑不起“智慧”站台？

二、铝型材的“智慧骨骼”设计：五大关键技术

1. 承重与抗风：从“海报框”到“结构梁”

智慧站台的广告牌往往尺寸更大（常见3.5m×1.5m），且需承受台风、积雪等荷载。

截面优化：采用中空多腔体铝型材（类似建筑幕墙立柱），壁厚从传统的1.5mm增加到2.5-4.0mm。内部设置加强筋，形成“工”字形或“日”字形截面，抗弯模量提升3-5倍。

角码连接升级：摒弃传统L型小角码，改用钢制内衬件+高强度螺栓连接，或采用碰焊钢架预埋+铝材外包的复合结构。

2. 散热通道：让电子设备“透心凉”

一块55英寸高亮LCD屏（1500cd/m²）功耗约300W，加上工控机和电源，整体发热量相当于一个小型取暖器。

型材自带散热翅片：在灯箱背板型材上挤出纵向或横向的散热齿（高度10-20mm，间距5-8mm），增加对流散热面积。

烟囱效应风道：利用铝型材拼装形成底部进风、顶部出风的垂直通道。热空气自然上升，无需风扇即可将内部温度降低5-8℃。

隔离设计：用铝型材将发热元件（电源）与怕热元件（屏幕驱动板）分隔在不同的腔体内，避免热辐射。

3. 信号透波：为5G/物联网预留“窗口”

金属框架会反射或吸收无线信号。若将5G天线或Wi-Fi路由器完全封闭在铝框内，信号衰减可达20-30dB。

天线区域“换材”：在需要信号穿透的区域（如顶部或侧面），铝型材框架局部替换为非金属材料——玻纤增强聚碳酸酯（PC） 或ABS注塑件，外观喷涂同色金属漆，肉眼几乎看不出差异。

开窗设计：在铝型材上预留准确尺寸的缝隙阵列（缝隙宽度≤波长1/10，如5GHz频段对应缝隙<6mm），形成“频率选择表面”，让特定频段信号透过，同时保持金属外观。

外置天线罩：直接在铝型材外部卡装天线罩（玻璃钢或PC材质），内部隐藏天线，型材仅提供固定接口。

4. 轻量化与大跨度：让站台更简约

现代公交站台追求极简风格（如细立柱、悬浮顶），对灯箱框架的自重和刚度要求苛刻。

高强铝材牌号：从普通6063-T5升级为6061-T6或6082-T6，抗拉强度从160MPa提升到310MPa，接近普通钢材，但密度仅为1/3。

桁架式型材：设计三角形或矩形桁架截面的专用型材，在同等重量下，抗弯刚度是实心梁的10倍以上。用于3米以上的大灯箱顶部横梁，可减少中间立柱。

预应力张拉结构：在铝型材内部穿不锈钢拉索并施加预应力，抵消自重产生的挠度，实现6米无支撑跨度。

5. 防腐与维护：应对户外严苛环境

智慧站台要求使用寿命10-15年，且维护窗口期极短。

表面处理升级：常规阳极氧化（10-15μm）在沿海地区3-5年即出现点蚀。推荐氟碳喷涂（PVDF，三涂三烤，≥40μm） 或硬质阳极氧化（≥25μm，封孔处理）。

隐藏式布线：在铝型材内壁设计C型槽或圆形穿线孔（直径≥20mm），用于走电源线、网线、传感器线。槽口用橡胶密封条或铝压条封闭，防止雨水渗入和紫外线老化。

快拆检修结构：前门框铝型材采用搭扣+铰链设计，无需工具即可翻开，方便更换屏幕或维修内部元件。密封条选用三元乙丙橡胶（EPDM） 或硅橡胶，耐温-40℃~120℃。

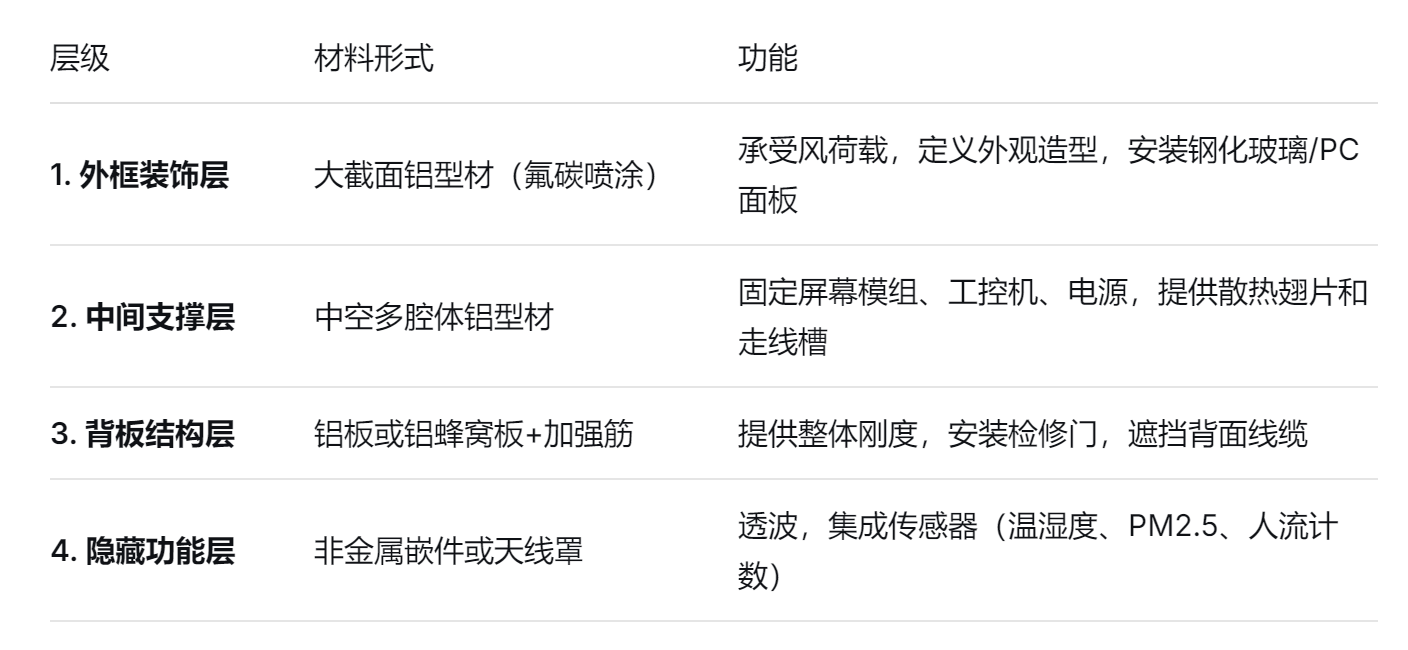

三、一个智慧站台铝材应用分层（从外到内）

四、选购/设计建议：给集成商和设计师的4条提醒

不要只看米重：同样2kg/m的型材，壁厚分布和腔体设计比重量更重要。要求供应商提供截面惯性矩（Ix/Iy） 和截面模数（Wx/Wy） 数据，这才是真正的承重能力。

散热计算不能省：根据内部总功耗（屏幕+工控机+电源+通信模块），计算所需散热面积。一般经验：每10W功耗需要约100cm²的铝型材散热面积（自然对流）。

信号测试要做：若内部集成了5G CPE或RFID读卡器，装好样机后必须在真实环境下测试RSRP（参考信号接收功率） 和SINR（信噪比），确保与开放环境相比衰减不超过3dB。

考虑沿海/工业区腐蚀：如果在海边或化工厂附近，建议铝材做阳极氧化+电泳涂层双重保护，成本增加约20%，但寿命从5年延长至15年。
